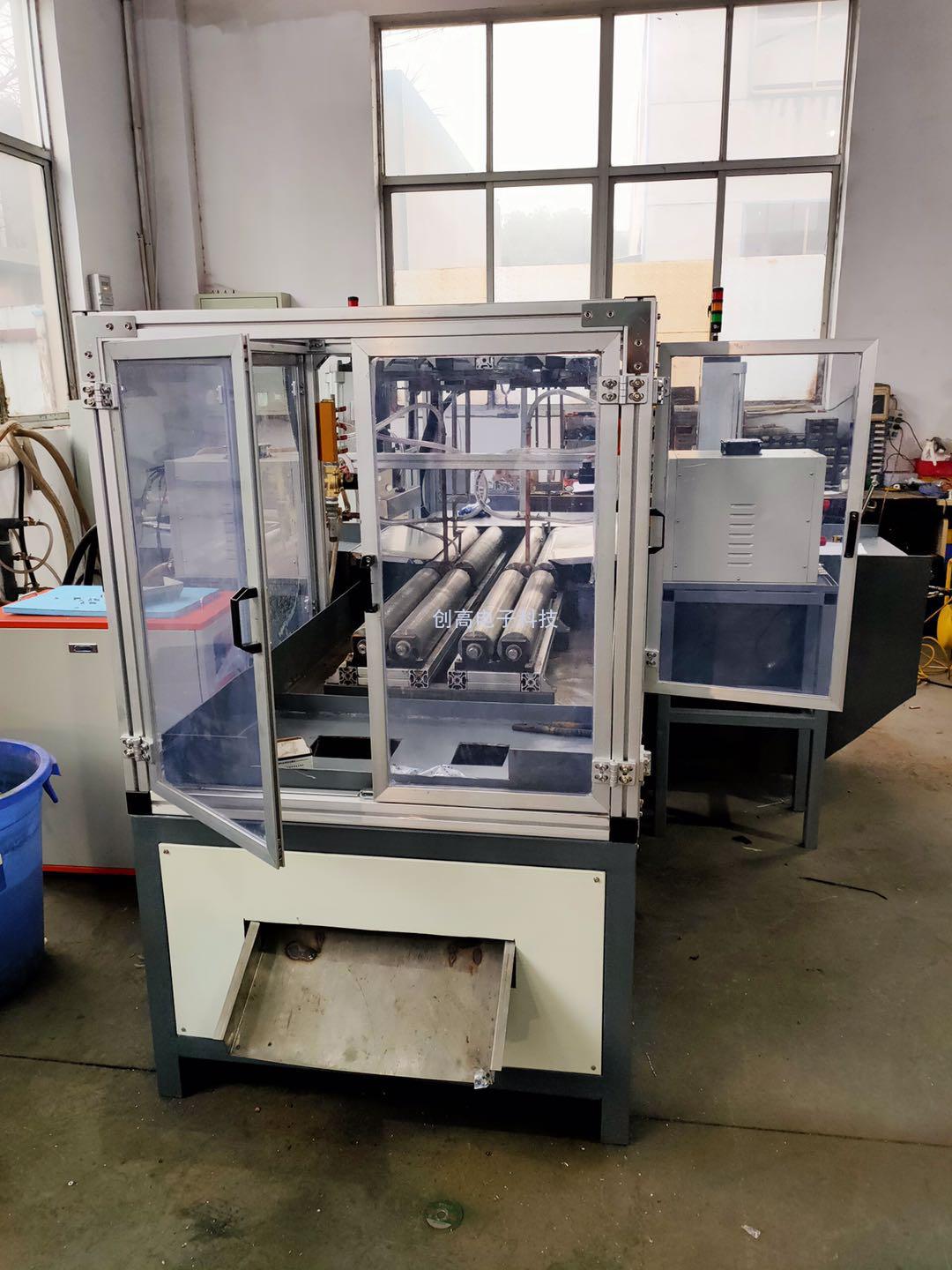

當前位置：數控臥式淬火
咨詢熱線：13706118721
立式數控淬火機床主要特點:
1、采用數控率火機床專用控制系統，性能先進、使用方便，定位準確，能大程度滿足復雜工件的萍火要求。
2、淬火方式多樣化，可連續掃描淬火，同時淬火分段、連續掃描淬火、分段同時淬火。
3、可對軸類零件、盤類、內孔、端面等零件表面火。
4、機床電器控制系統預留淬火加熱及冷卻水控制接口、可根據工藝需要對淬火過程及冷卻過程進行控制。
5、自動化程度高，按工件工藝流程編程，自動完成加熱、旋轉、，快速返回。
6、導軌采用直線軸承，精度高，摩擦小，壽命長。
7、配重裝置通過鏈輪、鏈條平衡重量。
8、數控淬火機床澤火行程從200MM-6000MM，用戶可定根據自身工件長度定做率火機床的行程。
數控淬火機床說明:
淬火機床主機由床身、精密工作臺、上***座調整滑動機構、上***總成、工作臺移動及傳動系統、主軸旋轉及傳動系統、零件旋轉與上***調整機構，配種平衡，罩框、電氣數控部分等組成。
1、床身部分:機床采用焊接床身結構，整體進行去應力退火。主要外露件表面經特殊處理，具有良好的防銹抗蝕性能。
2、上***調整機構:上***調整采用手押式和電動式調整，可實現不同長度工件的裝夾。
3、工作臺系統:采用步進電機通過變速機構驅動滾珠絲杠實現上工作臺的升降運動，移動速度無級可調，傳動輕快，
導向精度高，定位準確。4、主軸旋轉系統:由異步電機通過變速機構和傳動軸驅動主軸旋轉。采用變頻調速實現零件轉速無級調節。5、罩框:罩框用厚鋼板制成。制作精良，外觀美觀，色澤大方。罩框上部設有玻璃窗及推拉門，既可防止冷卻水外濺，又便于裝卸零件及監控率火過程。
6、電氣控制部分:電氣控制部分由數控系統、變頻調速器、中間繼電器等組成，可存儲上百種以上零件的淬火工藝通過數控鍵盤可對各種程序進行編程存儲。機床設置有失電保護、越位保護等功能，具有較高的安全可靠性。
數控淬火機床主要配置:
1數控系統控制:2、步進電機驅動3、滾珠絲杠傳動;4、圓柱直線導軌導向,滾珠滑塊滑動;5、交流調速電機驅動同步輪，光杠使工件旋轉;6、交流減速電機驅動絲杠***升降;7、電磁控制水流 8、配有遠程控制加熱設備插頭。
